气动硬密封对夹蝶阀


一、产品[对夹式多层次]的详细资料:

产品型号:D673H

产品名称:对夹式多层次气动对夹式硬密封蝶阀

产品特点:多层次金属硬密封蝶阀,多层次密封蝶阀,金属硬密封蝶阀



二、产品结构:

    多层次硬密封蝶阀系列产品,系我公司新开发的长寿命,节能型蝶阀。其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

三、特点:

    由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封副相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

四、主要技术参数:

公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力
Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

渗透率

<0.1×DNmm3/s(符合GB/T13927-92标准)

适用温度

碳钢:-29℃~425℃  不锈钢:-40℃~600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等。

驱动形式

蜗杆蜗轮传动、气传动、电传动

五、主要零件的材质:

零件名称

材料

阀体

铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨

六、气动对夹式硬密封蝶阀Dd3/6/973H-16/25C.P.R.V尺寸参数:

公称通径

结构长度(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

H

Dd373H

Dd673H

Dd973H

PN0.6MPa

PN1.0MPa

毫米

英寸

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

625

245

72

530

250

255

110

4-14

125

4-18

65

2 1/2

46

115

370

180

200

625

245

72

530

250

255

130

4-14

145

4-18

80

3

64

120

380

180

200

645

245

72

565

250

255

150

4-18

160

8-18

100

4

64

138

420

180

200

675

355

92

600

250

255

170

4-18

180

8-18

125

5

70

164

460

180

200

715

355

92

640

250

255

200

8-18

210

8-18

150

6

76

175

555

270

280

800

355

92

705

300

315

225

8-18

240

8-22

200

8

89

215

780

400

425

850

250

170

775

300

315

280

8-18

295

8-22

250

10

114

243

840

400

425

925

250

170

945

300

315

335

12-18

350

12-22

300

12

114

285

995

450

560

1035

450

220

1070

300

315

395

12-22

400

12-22

350

14

127

320

1050

450

560

1070

450

220

1140

300

315

445

12-22

460

16-22

400

16

140

350

1220

535

580

1190

450

220

1210

300

315

495

16-22

515

16-26

450

18

152

350

1280

535

580

1250

650

280

1335

575

714

550

16-22

565

20-26

500

20

152

380

1365

535

580

1290

650

280

1415

575

714

600

20-22

620

20-26

600

24

154

435

1460

570

660

1455

850

380

1605

656

810

705

20-26

725

20-30

700

28

165

480

1520

750

550

1585

850

380

1844

656

810

810

24-26

840

24-30

800

32

190

530

1710

750

550

1700

1250

380

2040

656

810

920

24-30

950

24-33

900

36

203

595

1810

750

550

1965

1250

380

2255

785

863

1020

24-30

1050

28-33

1000

40

216

650

1900

900

750

2015

1250

380

2380

785

863

1120

28-30

1160

28-36

1200

48

254

775

2280

1000

925

2250

1250

380

2640

785

863

1340

32-33

1380

32-39

1400

56

279

870

2450

1000

925

 -

-

-

 -

-

-

1560

36-36

1590

36-42

1600

64

440

1000

2730

1000

925

 -

-

-

3156

-

-

1760

40-36

1820

40-48

1800

72

490

1110

3020

1100

980

 -

-

-

3421

-

-

1970

44-39

2020

44-48

2000

80

540

1250

3270

1100

980

 -

-

-

3685

-

-

2180

48-42

2230

48-48

七、对夹式多层次金属硬密封蝶阀Dd3/6/973H-16/25C.P.R.V尺寸参数:

公称通径

结构长度(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

H

Dt373H

Dt673H

D973H

PN0.6MPa

PN1.0MPa

毫米

英寸

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

625

245

72

530

250

255

125

4-14

125

4-18

65

2 1/2

46

115

370

180

200

625

245

72

530

250

255

145

4-14

145

8-18

80

3

64

120

380

180

200

645

245

72

565

250

255

160

8-18

160

8-18

100

4

64

138

420

180

200

675

355

92

600

250

255

180

8-18

190

8-22

125

5

70

164

460

180

200

715

355

92

640

250

255

210

8-18

220

8-26

150

6

76

175

555

270

280

800

355

92

705

300

315

240

8-22

250

8-26

200

8

89

215

780

400

425

850

250

170

775

300

315

295

12-22

310

12-26

250

10

114

243

840

400

425

925

250

170

945

300

315

355

12-26

370

12-30

300

12

114

285

995

450

560

1035

450

220

1070

300

315

410

12-26

430

16-30

350

14

127

320

1050

450

560

1070

450

220

1140

300

315

470

16-26

490

16-33

400

16

140

350

1220

535

580

1190

450

220

1210

300

315

525

16-30

550

16-36

450

18

152

350

1280

535

580

1250

650

280

1335

575

714

585

20-30

600

20-36

500

20

152

380

1365

535

580

1290

650

280

1415

575

714

650

20-33

660

20-36

600

24

154

435

1460

570

660

1455

850

380

1605

656

810

770

20-36

770

20-39

700

28

165

480

1520

750

550

1585

850

380

1844

656

810

840

24-26

875

24-42

800

32

190

530

1710

750

550

1700

1250

380

2040

656

810

950

24-39

990

24-48

900

36

203

595

1810

750

550

1865

1250

380

2255

785

863

1050

28-39

1090

28-48

1000

40

216

650

1900

900

750

2015

1250

380

2380

785

863

1170

28-42

, ,1210

28-56

1200

48

254

775

2280

1000

925

2250

1250

380

2640

785

863

1390

32-48

1420

32-56

1400

56

279

870

2450

1000

925

-

-

-

2886

-

-

1590

36-48

1640

36-62

1600

64

440

1000

2730

1000

925

-

-

-

3156

-

-

1820

40-56

1860

40-62

1800

72

490

1110

3020

1100

980

-

-

-

3421

-

-

2020

44-56

2070

44-70

2000

80

540

1250

3270

1100

980

-

-

-

3685

-

-

2230

48-62

2300

48-70

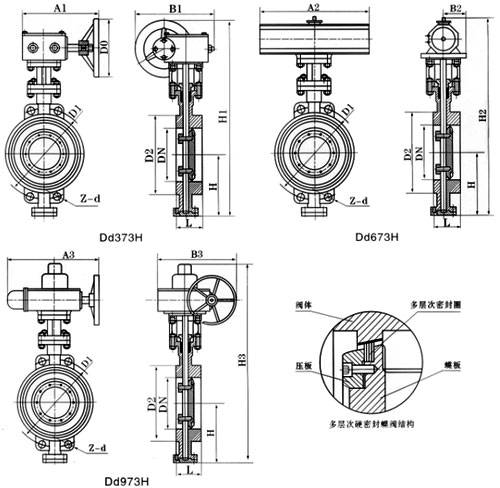

尺寸图

八、对夹式多层次金属硬密封蝶阀Dd3/6/973H-40C.P.R.V尺寸参数:

公称通径

结构长度
(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

H

Dd343H

Dd643H

Dd943H

PN4.0MPa

毫米

英寸

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

50

2

43

112

350

180

200

-

-

-

530

250

255

125

4-18

65

2 1/2

46

115

370

270

280

625

250

170

550

250

255

145

8-18

80

3

64

120

380

270

280

625

250

170

565

250

255

160

8-18

100

4

64

138

420

270

280

645

250

170

600

250

255

190

8-22

125

5

70

164

460

380

420

675

250

170

640

250

255

220

8-26

150

6

76

175

555

380

420

715

450

220

705

300

315

250

8-26

200

8

89

208

780

400

425

800

450

220

775

300

315

320

12-30

250

10

114

243

840

400

425

850

450

220

945

300

315

385

12-33

300

12

114

285

995

450

560

925

450

280

1070

300

315

450

16-33

350

14

127

320

1050

450

560

1035

650

280

1140

300

315

510

16-36

400

16

140

350

1220

535

580

1070

650

280

1210

300

315

585

16-39

450

18

152

350

1280

535

580

1190

650

280

1335

575

714

610

20-39

500

20

152

380

1365

535

580

-

-

-

1415

575

714

670

20-42

注:法兰标准:GB/T9113.1-2000 GB/T9115.1-2000
注:Dt-代表弹多层次密封结构
