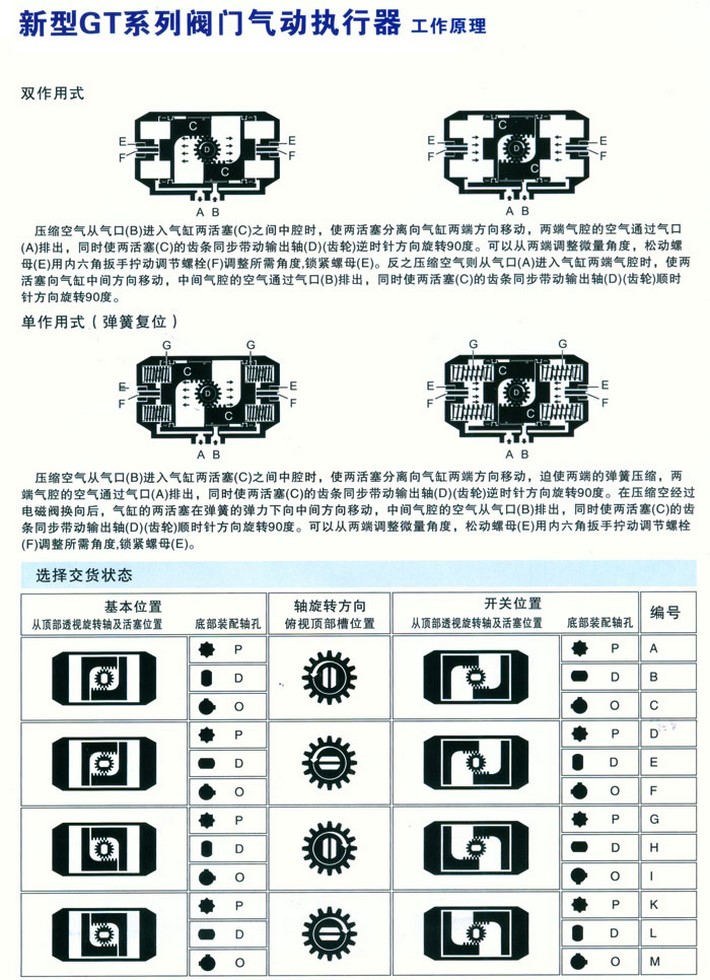

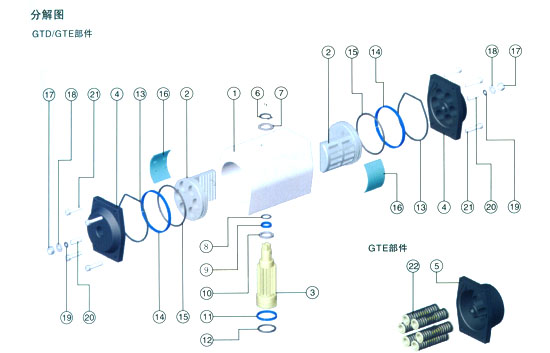

零部件
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 缸体 | 1 | 13 | 端盖用密封圈 | 2 |
2 | 活塞 | 2 | 14 | 活塞减磨环 | 2 |
3 | 旋转轴 | 1 | 15 | O形密封圈 | 2 |
4 | 端盖 | 2 | 16 | 活塞轴瓦 | 2 |
5 | 端盖(GTE) | 2 | 17 | 六角螺母 | 2 |
6 | 轴用弹性挡圈 | 1 | 18 | 平垫圈 | 2 |
7 | 轴用上垫圈 | 1 | 19 | O形密封圈 | 2 |
8 | O形密封圈 | 1 | 20 | 调节螺栓 | 2 |
9 | 轴用上减磨环 | 1 | 21 | 内六角螺钉 | 4 |
10 | 轴用中垫圈 | 1 | 22 | 弹簧 /弹簧座 | 8-12 |
11 | 轴用下减磨环 | 1 | 23 | ||
12 | O形密封圈 | 1 | 24 |
GTD双作用式输出扭矩表 单位:N.m
型号 | 气源压力 | ||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | |
GTD40 | 3.7 | 5.6 | 7.4 | 9.3 | 11.2 | 13.0 | 14.9 |
GTD52 | 7.9 | 11.8 | 15.7 | 19.6 | 23.6 | 27.5 | 31.4 |
GTD65 | 14.7 | 22.1 | 29.5 | 36.8 | 44.2 | 51.5 | 58.9 |
GTD80 | 26.0 | 39.0 | 52.0 | 65.1 | 78.1 | 91.1 | 104 |
GTD90 | 37.6 | 56.5 | 75.3 | 94.1 | 112 | 131 | 150 |
GTDl00 | 58.0 | 87.0 | 116 | 145 | 174 | 203 | 232 |
GTDll5 | 84.5 | 126 | 169 | 211 | 253 | 295 | 338 |
GTDl25 | 108 | 163 | 217 | 272 | 326 | 381 | 435 |
GTDl45 | 159 | 239 | 318 | 398 | 478 | 557 | 637 |
GTDl60 | 223 | 334 | 446 | 557 | 669 | 780 | 892 |
GTDl90 | 367 | 550 | 734 | 917 | 1101 | 1284 | 1467 |
GTD210 | 538 | 807 | 1075 | 1344 | 1613 | 1882 | 2151 |
GTD255 | 1057 | 1586 | 2115 | 2644 | 3172 | 3701 | 4230 |
GTD300 | 1656 | 2470 | 3293 | 4117 | 4940 | 5764 | 6587 |
GTD350 | 2490 | 3735 | 4981 | 6226 | 7471 | 8717 | 9962 |
GTE单作用式输出扭矩表 单位:N.m
型号 | 弹簧 数量 | 空气压力 | 弹簧复位 | ||||||
3 | 4 | 5 | |||||||
开始 | 终点 | 开始 | 终点 | 开始 | 终点 | 开始 | 终点 | ||
GTE65 | 8 | 15.0 | 7.9 | 15.2 | 14.2 | 7.1 | |||
10 | 11.7 | 27.9 | 19.1 | 17.8 | 8.9 | ||||
12 | 8.1 | 26.2 | 15.5 | 21.3 | 10.7 | ||||
GTE80 | 8 | 25.1 | 16.2 | 29.3 | 22.8 | 14.0 | |||
10 | 23.6 | 47.6 | 36.6 | 28.5 | 17.5 | ||||
12 | 17.9 | 44.1 | 30.9 | 34.2 | 21.O | ||||
GTE90 | 8 | 32.8 | 20.9 | 39.8 | 35.5 | 23.7 | |||
10 | 30.9 | 64.5 | 49.7 | 44.4 | 29.6 | ||||
12 | 22.0 | 58.6 | 40.8 | 53.3 | 35.5 | ||||
GTE100 | 8 | 56.1 | 26.5 | 55.5 | 60.7 | 31.1 | |||
10 | 40.3 | 106 | 69.4 | 75.9 | 38.9 | ||||
12 | 25.2 | 98.6 | 54.2 | 91.O | 46.6 | ||||
GTE115 | 8 | 77.9 | 45.4 | 87.6 | 81.4 | 48.8 | |||
1O | 67.3 | 150 | 109 | 101 | 61.1 | ||||
12 | 46.9 | 138 | 89.2 | 122 | 73.3 | ||||
GTE125 | 8 | 101 | 657 | 120 | 97.7 | 62.2 | |||
10 | 95.7 | 194 | 150 | 122 | 77.7 | ||||
12 | 71.3 | 179 | 125 | 146 | 93.2 | ||||
GTE145 | 8 | 135 | 837 | 163 | 155 | 103 | |||
10 | 124 | 269 | 204 | 194 | 129 | ||||
12 | 85.7 | 243 | 165 | 233 | 155 | ||||
GTE160 | 8 | 201 | 134 | 246 | 199 | 133 | |||
10 | 196 | 391 | 307 | 249 | 166 | ||||
12 | 146 | 357 | 258 | 299 | 199 | ||||
GTE190 | 8 | 317 | 21.3 | 397 | 336 | 233 | |||
10 | 313 | 626 | 496 | 420 | 291 | ||||
12 | 228 | 567 | 412 | 505 | 349 | ||||
GTE210 | 8 | 465 | 309 | 578 | 497 | 341 | |||
10 | 454 | 917 | 723 | 621 | 427 | ||||
12 | 330 | 832 | 599 | 745 | 512 | ||||
GTE255 | 8 | 945 | 670 | 1199 | 915 | 640 | |||
10 | 970 | 1843 | 1499 | 1144 | 800 | ||||
12 | 741 | 1683 | 1270 | 1373 | 961 | ||||
GTE300 | 8 | 1491 | 838 | 1662 | 1631 | 979 | |||
10 | 1254 | 2893 | 2077 | 2039 | 1223 | ||||
12 | 846 | 2648 | 1669 | 2447 | 1468 | ||||
GTE350 | 8 | 21.81 | 1404 | 2650 | 2330 | 1554 | |||
10 | 2067 | 4284 | 3312 | 2913 | 1942 | ||||
12 | 1484 | 3895 | 2730 | 3496 | 2331 |
执行器的重量/容量/开或闭的时间
双作用式 | 容量L | 重量 KG | 单作用式 | 容量L | 重量 KG | 开或闭时间 S |
GTD40 | 0.12 | 0.7 | GTE40 | 0.06 | ≤0.5 | |
GTD52 | 0.23 | 1.5 | GTE52 | 012 | ≤0.5 | |
GTD65 | 0.46 | 2.0 | GTE65 | 0.22 | 3.6 | ≤0.5 |
GTD80 | 0.80 | 3.0 | GTE80 | 0.38 | 5.5 | ≤1.0 |
GTD90 | 1.10 | 4.5 | GTE90 | 0.50 | 8.0 | ≤1.0 |
GTD100 | 1.60 | 6.0 | GTE100 | 0.79 | 10.5 | ≤1.0 |
GTD115 | 2.33 | 8.0 | GTE115 | 1.14 | 13.6 | ≤2.0 |
GTD125 | 3.03 | 9.5 | GTE125 | 1.46 | 16.2 | ≤2.0 |
GTD145 | 5.40 | 14.0 | GTE145 | 2.34 | 23.1 | ≤2.5 |
GTD160 | 6.10 | 18.0 | GTE160 | 3,00 | 30.0 | ≤4.0 |
GTD190 | 11.0 | 26.0 | GTE190 | 4.80 | 41.6 | ≤5.0 |
GTD210 | 15.4 | 33.0 | GTE210 | 7.10 | 52.8 | ≤7.0 |
GTD255 | 31.1 | 72.0 | GTE255 | 14.1 | 112.0 | ≤10.0 |
GTD300 | 45.9 | 102.0 | GTE300 | 21.3 | 153.0 | ≤10.0 |
GTD350 | 68.5 | 153.0 | GTE350 | 32.7 | 222.0 | ≤10.0 |
耗气量计算
双作用型计算公式 V:(A+B){(P+I01.2)÷98}M | V:耗气量N1/mim(N升/分) |
单作用型计算公式 V=A((P+I01.2)÷98)M | P:气源压力KpaG(表压) |
注:将 MPa转换成KPa乘以1000 将 bar转换成KPa乘以100 | M:活塞每分钟往复次数 |
A、B:气缸容量(见表) |
执行器的选用
选用气动执行器时,在已确定阀门的扭矩上再增加安全值。水蒸气或非润滑的液体介质增加 25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的干气介质增加60%安全值;非润滑用气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值(本公司推荐)。
选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表,可得到准确的 GTD型号,例如:气源压力只有5bar,控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250N.m,首先按表查找气源压力5bar,然后沿该列垂直查找等于或相近的扭矩数据,选272N.m,再沿该行向左查找其型号,选择GTD125型。
选用单作用式执行器时,查找单作用式扭矩表,先查得弹簧复位终点,再查气源工作压力终点,气源压力扭矩应该大干弹簧复位扭矩,可得到准确的 GTE型号,例如:气源压力只有4bar,控制一个需要扭矩100N.m蝶阀,介质为非润滑的干燥气体,考虑到安全因素,增加60%安全值等于160N.m,首先按表查找弹簧复位终点得到相近扭矩166N.m,然后沿该行向左查找气源压力4bar的终点扭矩196N.m,正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE160型。

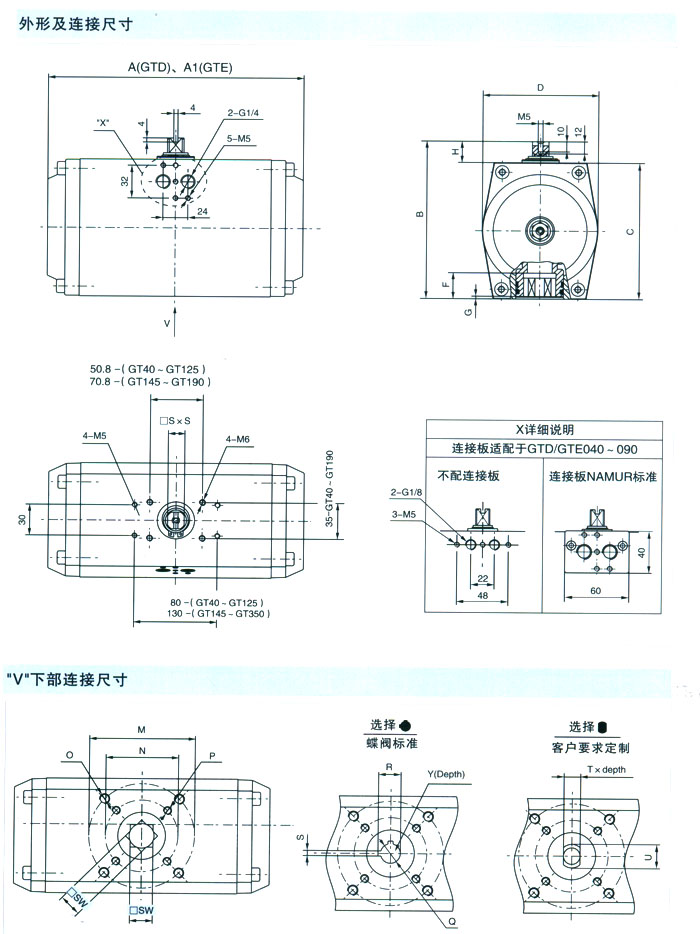

外形及连接尺寸
执行器型号 | GTD/GTE040 | GTD/GTE052 | GTD/GTE065 | GTD/G丁E080 | GTD/GTE090 | GTD/GTE100 | GTD/GTE115 | GTD/GTE125 |
A | 114 | 140 | 164 | 190 | 208 | 247 | 276 | 302 |
A1 | / | / | 178 | 215 | 244 | 295 | 340 | 395 |
B | 82 | 96 | 102 | 130 | 140 | 156 | 177 | 182 |
C | 60 | 74 | 90 | 108 | 118 | 134 | 149 | 160 |
D | 50 | 62 | 75 | 91 | 101 | 112 | 127 | 139 |
E | 45 | 50 | 62 | 65 | 74 | 90 | 94 | 103 |
F | 14 | 16 | 18 | 18 | 20 | 25 | 25 | 25 |
G | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
H | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 24 |
M | 042 | F05¢50 | F07¢70 | F07¢70 | F07¢70 | F10¢102 | F10¢102 | F10¢102 |
N | / | F03¢36 | F05¢50 | F05¢50 | F05¢50 | F07¢70 | F07¢70 | F07¢70 |
O | 4-M6 | 4-M6 | 4-M8 | 4-M8 | 4-M8 | 4-M10 | 4-M10 | 4-M10 |
P | / | 4-M5 | 4-M6 | 4-M6 | 4-M6 | 4-M8 | 4-M8 | 4-M8 |
Q | / | / | ¢12.7 | ¢15.88 | ¢15.88 | ¢19.05 | ¢19.05 | ¢22.23 |
R | / | / | 14.2 | 18.38 | 18.38 | 21.5 | 21.5 | 24.63 |
S | / | / | 3 | 5 | 5 | 5 | 5 | 5 |
口SWH1 | 11 | 11 | 14 | 17 | 17 | 22 | 22 | 22 |
口S×S | 9 | 10 | 13 | 13 | 13 | 16 | 16 | 22.3 |
执行器型号 | GTD/GTE140 | GTD/GTE160 | GTD/GTE190 | GTD/GTE210 | GTD/GTE255 | GTD/GTE300 | GTD/G丁E350 |
A | 342 | 372 | 427 | 518 | 640 | 716 | 780 |
A1 | 434 | 474 | 567 | 718 | 920 | 1036 | 1138 |
B | 216 | 233 | 282 | 305 | 352 | 400 | 458 |
C | 181 | 198 | 232 | 255 | 302 | 350 | 408 |
D | 159 | 176 | 206 | 228 | 275 | 324 | 380 |
E | 110 | 110 | 128 | 135 | 159 | 196 | 220 |
F | 30 | 30 | 45 | 45 | 50 | 50 | 75 |
G | 3 | 3 | 4 | 4 | 3 | 2 | 5 |
H | 34 | 34 | 50 | 50 | 50 | 50 | 55 |
M | F12¢125 | F12¢125 | F12¢125 | 160×100 | 200×120 | 200X140 | 260×160 |
N | F10¢102 | F10¢102 | F10¢102 | F14¢140 | F16¢165 | F16¢165 | 200 |
O | 4-M12 | 4-M12 | 4-M12 | 4-M16 | 4-M20 | 4-M20 | 4-M20 |
P | 4-M10 | 4-M10 | 4-M10 | 4-M16 | 4-M20 | 4-M20 | 8-M16 |
Q | ¢28.58 | ¢28.58 | ¢31.75 | ¢3175 | 33¢34 | ¢41.28 | ¢50.8 |
R | 32.1 | 32.1 | 35.25 | 35.25 | 37.34 | 45.28 | 54.8 |
S | 8 | 8 | 8 | 8 | 10 | 12 | 12 |
口SWH1 | 27 | 27 | 36 | 36 | 46 | 46 | 60 |
口S×S | 28.6 | 28.6 | 36 | 36 | 46 | 46 | 60 |

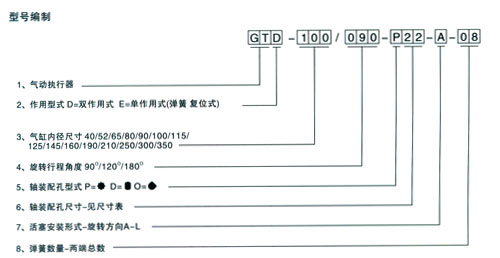

订货须知

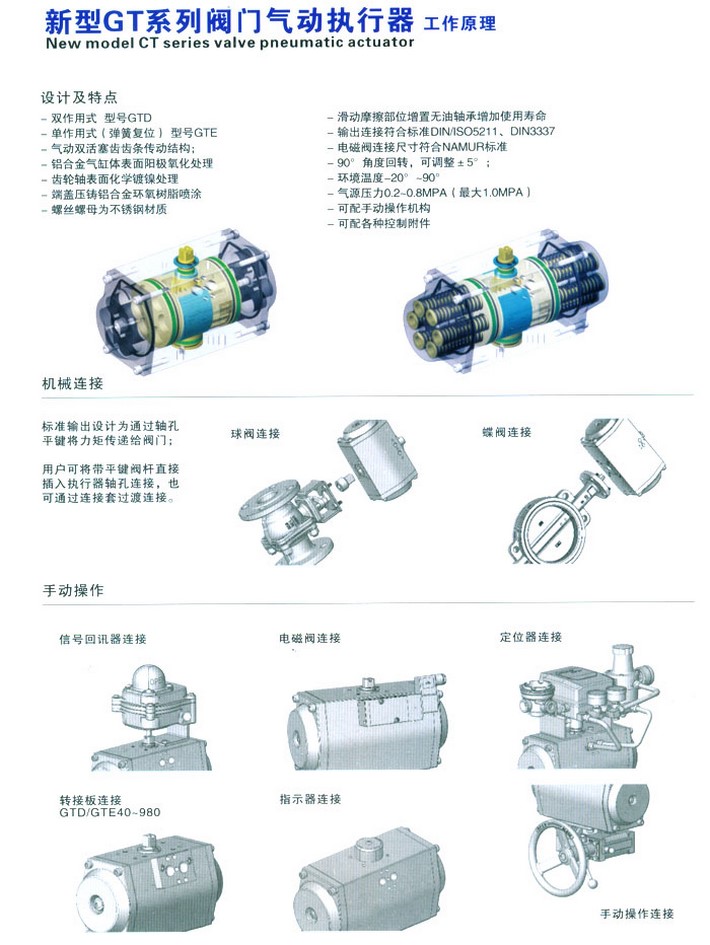

执行器及附件的功能和用途
双动式气动执行器:对阀门开启和关闭的两位式控制。 /弹簧复位式:在电路气路切断或故障,阀门自动开启或关闭。/单电控电磁阀:供电时阀门打开或关闭.断电时阀门关闭或打开[可提供防爆型]。/双电控电磁阀:一个线圈得电时阀门打开。另一个线圈得电时阀门关闭-有记忆功能(可提供防爆型)。/限位开关回讯器:远距离传送阀门的开关位置的信号(可提供防爆型)。/电气定位器:根据电流信号(标准4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。气动定位器:根据气压信号(标O.02~O.1Mpa)的大小对阀门的介质流量调节控制。/电气转换器:将电流信号转换成气压信号。与气动定位器配套使用(可提供防爆型)。/气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运
动部件润滑作用。 /手动操作机构:自动控制在不正常情况下可以手动操作。
气动阀门是复杂的自动化控制仪表,由多种气动元件组成。用户根据控制需要。详细选择下列附件。并在技术合同上注明。 1、气动执行器:①双作用式、②单作用式、⑧型号规格、⑧动作时间。/2、电磁阀:①单控电磁阀、①双控电磁阀、②使用电压、③防爆型。/3、信号反馈:①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。4、定位器:①电气定位器、②气动定位器、⑧电流信号、⑧气压信号、⑤电气转换器、⑥防爆型。/5、气源处理三联件:①过滤减压阀、②油雾器。/6、手动操作机构。/7、特殊接口尺寸。/8、特殊定制。
